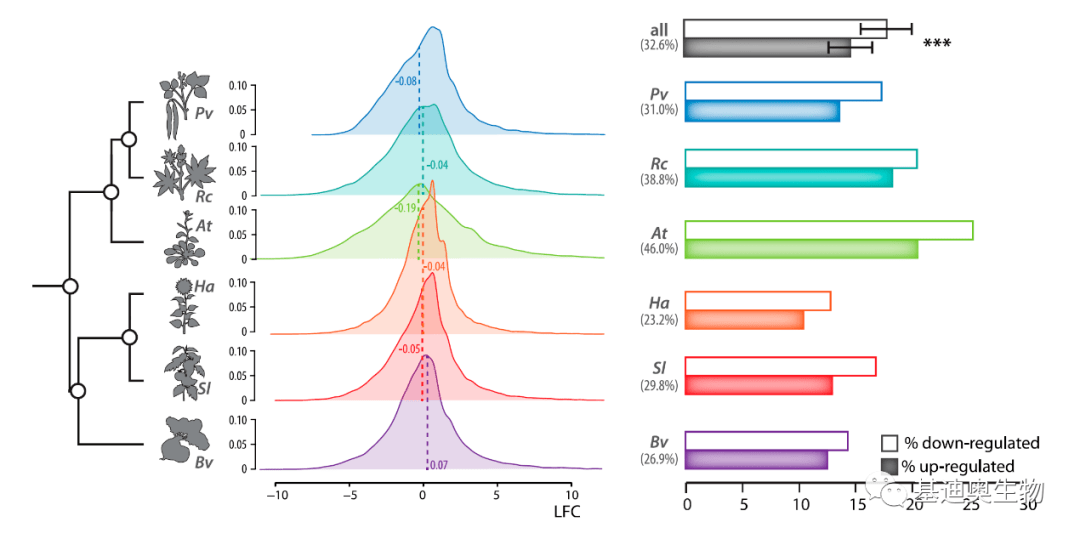

最近，在文献中看到这样一个令人惊艳不已的组合图，如下。很明显，这个图至少是由8个小图表组合而成的，通过坐标轴粗细和图表间隔的不一致可以看出来。可见，熟练使用Ai(Adobe illustrator)也是成为科研巨佬的必备技能。
(The Plant Cell, 2020)
除去两侧的聚类树和条形图，组合图的中间部分其实是一种比较新颖的山峦图，也称作山脊线图(Ridgeline plots)，可以用作图软件一次性画出来。
山峦图本质上是多个核密度曲线图的相互重叠组合，当然，你也可以看作是只有半个“小提琴”的横向小提琴图。山峦图的用法与小提琴图、箱形图相似，主要用于展示和比较数据（比如基因的表达量、物种的丰度等）的分布情况，而外形上却具有中国山水画的美感。
可以说，能用箱形图、小提琴图展示的数据都以试试山峦图，可能会得到出乎预料的效果。那么，如何绘制这样的山峦图呢？这里推荐使用基于ggplot2的ggridges包。
● 一、 R包安装与数据导入●
山峦图的绘制主要用到ggridges包的geom_density_ridges函数，无需统计分析，可直接使用原始数据绘制密度曲线。
#安装ggridges包；
#install.packages("ggridges")
#载入ggridges和ggplot2包；
library(ggridges)
library(ggplot2)
#读入本地数据；
dt<- read.csv( "test.csv",header = T,row.names = 1)
#查看数据的前12行；

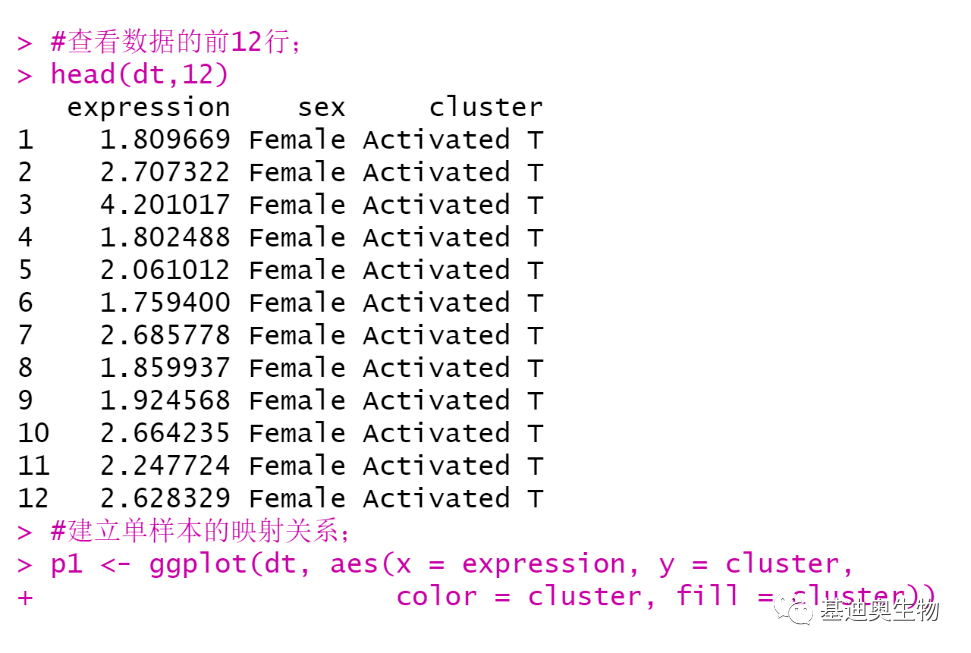

head(dt,12)
● 二、绘制无分组山峦图●
#建立单样本的映射关系；
p1<- ggplot(dt, aes(x = expression, y = cluster,
color= cluster, fill = cluster))

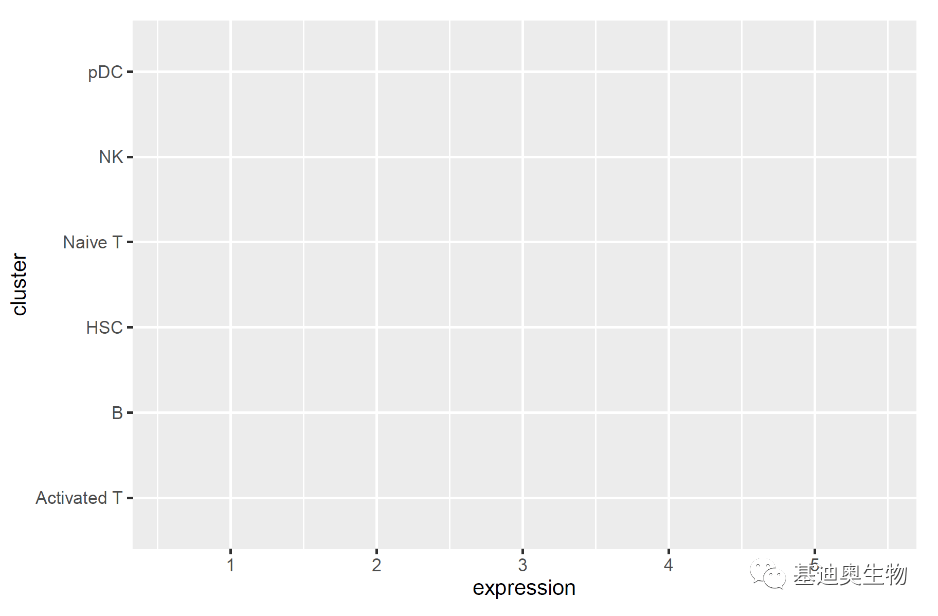

p1
#添加“山峦”图层，查看初始绘图效果；
#scale参数设置绘图区域重叠部分的大小，scale=1 时刚好没有重叠（以最高的为准），数值越大，重叠部分越多；
#alpha设置填充颜色的透明度；

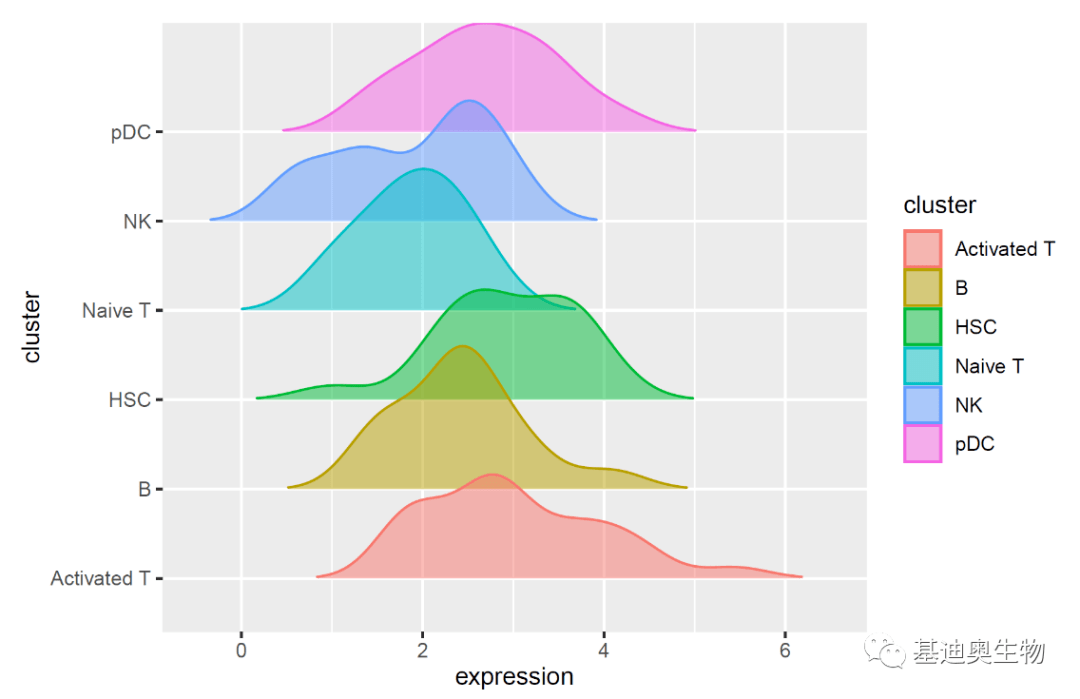

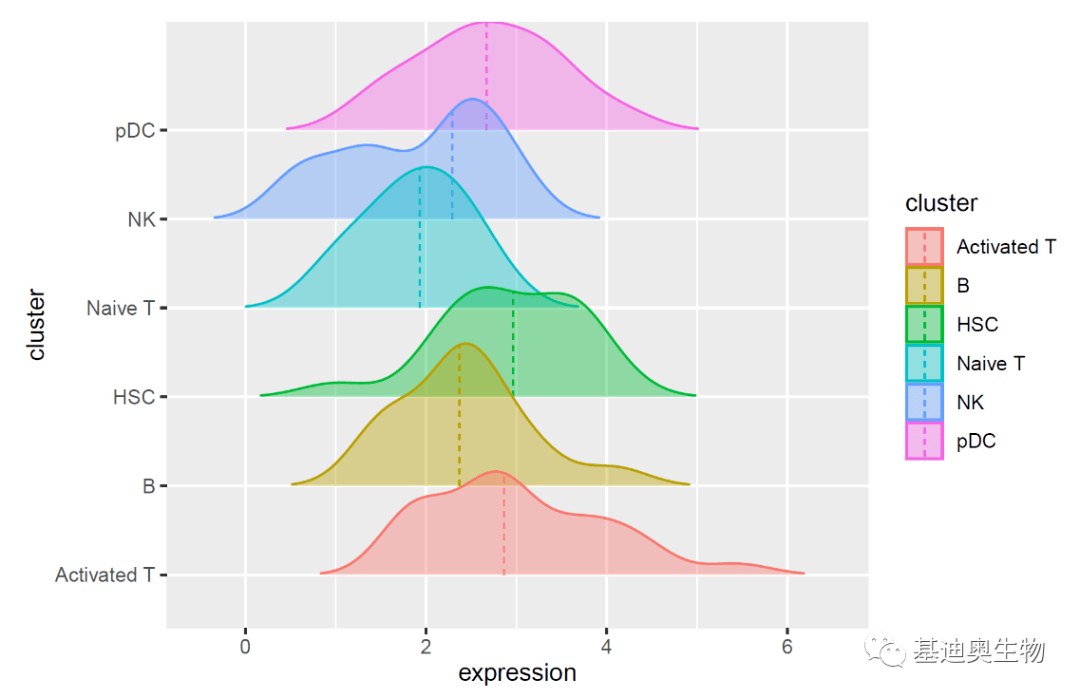

p2<- p1+ geom_density_ridges(scale = 1.6, alpha = 0.3)

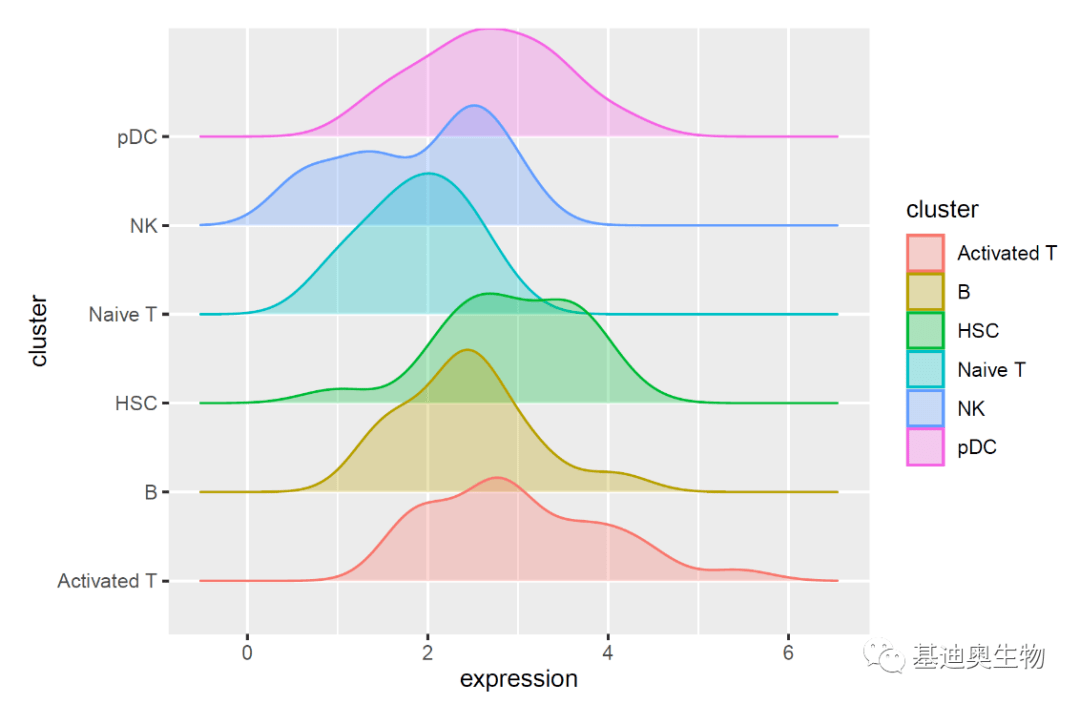

p2
#去掉密度曲线两侧的“尾巴”；
p3<- p1+ geom_density_ridges(scale = 1.6, alpha = 0.5,rel_min_height=0.01)
p3
参数rel_min_height用于设置曲线的最小高度（相对于对应曲线最大高度的百分比）。一般来说，rel_min_height=0.01或更大时可去掉密度曲线两侧的“尾巴”。
#添加分位线(中位线)；
#线的样式可选solid、dashed、dotted、dotdash、longdash、twodash等。也可指定单一颜色，如vline_color="black"；
p3<- p1+ geom_density_ridges(scale = 1.6, alpha = 0.4,
rel_min_height=0.01,
quantile_lines= TRUE,
quantiles= 0.5,
vline_size=0.3,
vline_linetype= "dashed")
p3
#调整坐标轴，修改标题，去掉空余区域；
#coord_cartesian(clip = "off")可避免图形边缘被绘图区剪切；

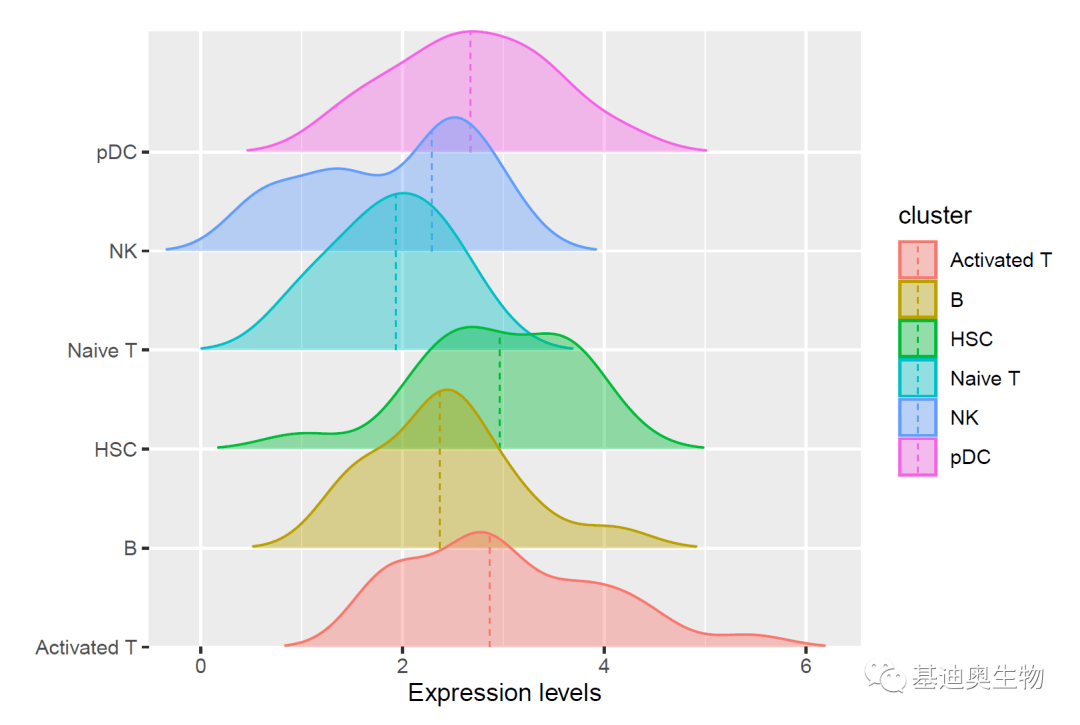

p4<- p3+scale_y_discrete( name = "") +
scale_x_continuous(name = "Expression levels")+
coord_cartesian(expand=FALSE, clip = "off")
p4
#自定义颜色,并隐藏图例；
mycolor<- c( "#0077c1", "#00a99e", "#6bc72b", "#ff5a20", "#ff1620", "#752995")
p5<- p4+scale_fill_manual(values = rev(mycolor), guide = "none") +
scale_color_manual(values = rev(mycolor), guide = "none")
p5
#p5+theme_ridges(grid = FALSE)
#自定义图形主题；
#去掉panel.background填充颜色；
#去掉纵轴的刻度、横轴的网格线；
#设置坐标轴线、网格线的颜色、粗细；
#Line/border size 的单位是 mm，text size 的单位是 pts；
#设置绘图区边距，顺序为top, right, bottom, left；
mytheme<- theme(panel.background = element_rect(fill = NA),
plot.margin = margin(t=10,r=10,b=5,l=5,unit = "mm"),
axis.ticks.y = element_blank,
axis.ticks.x = element_line(colour = "grey40",size = 0.5),
axis.line.x = element_line(colour = "grey40",size = 0.5),
axis.text.x = element_text(size = 10),
axis.title.x = element_text(size = 12),
panel.grid.major.y = element_line(colour = rev(mycolor),size = 0.5),
panel.grid.major.x = element_blank)
#应用自定义主题；

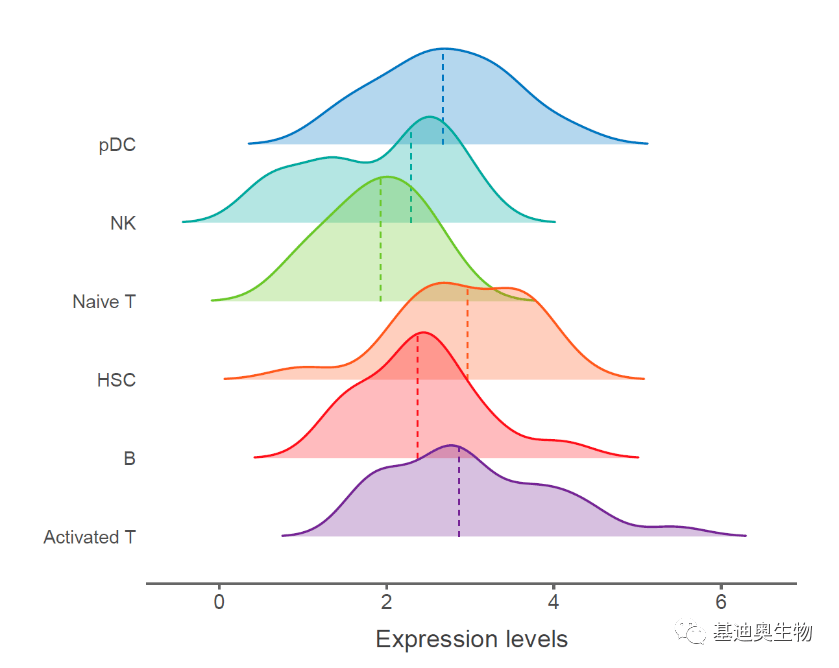

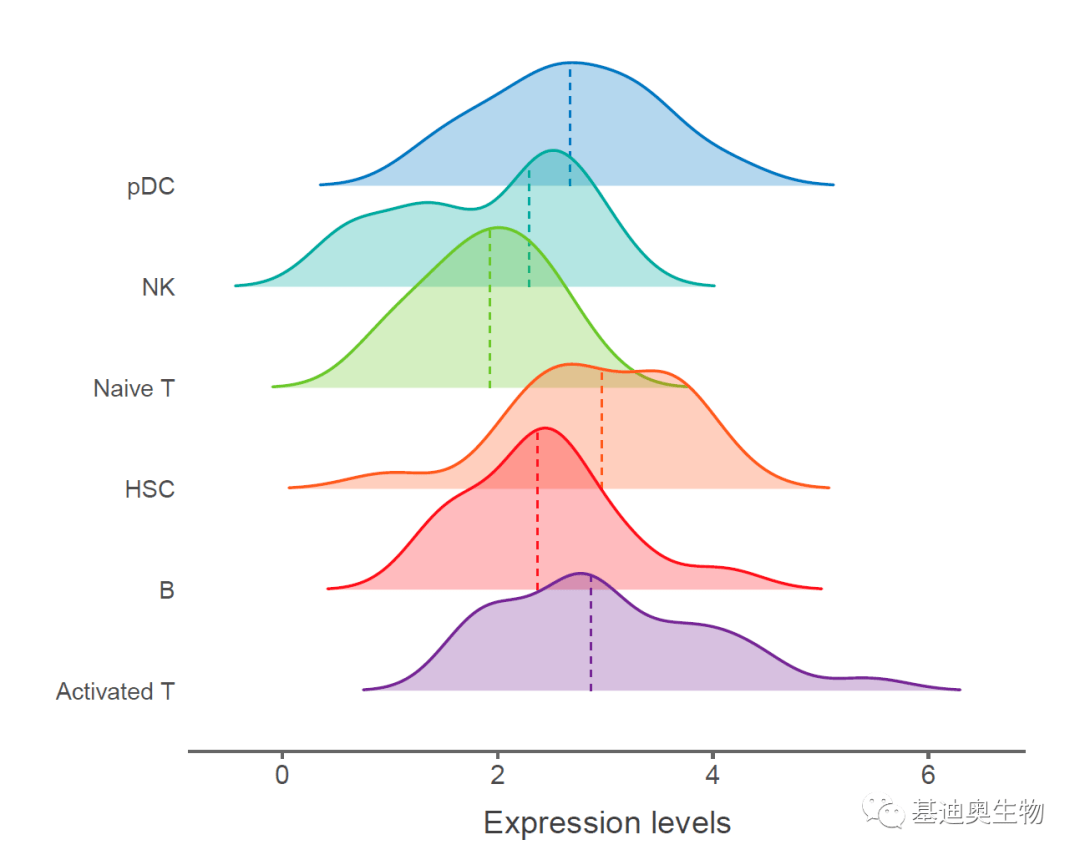

p5+mytheme

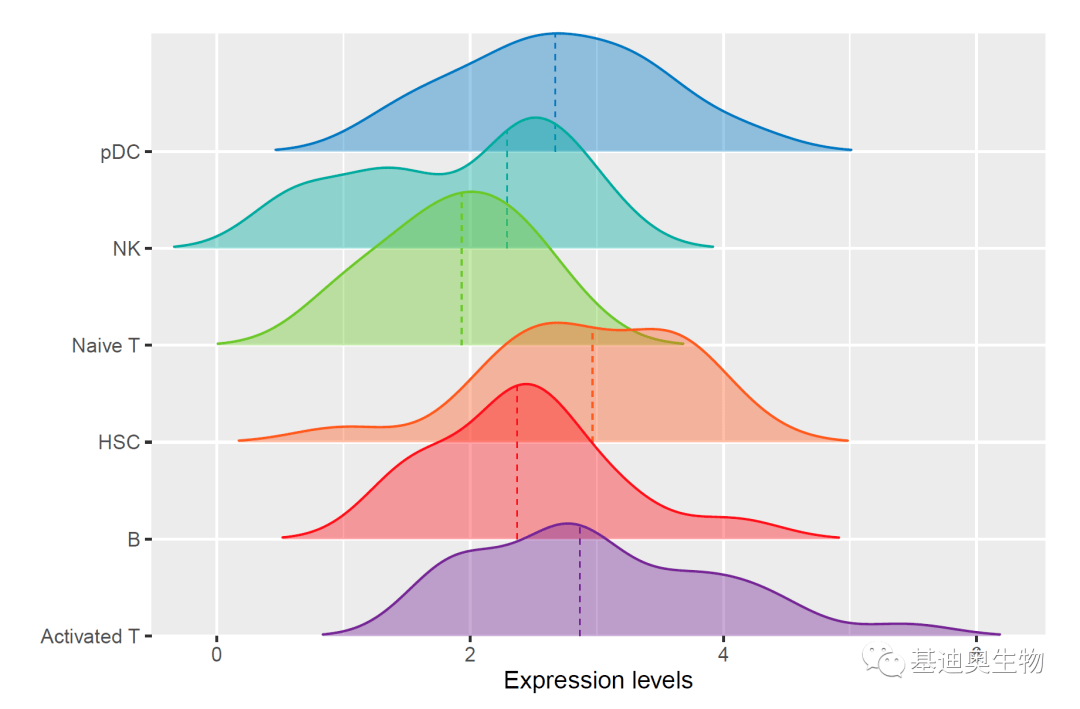

当然，也可以令coord_cartesian(expand=TRUE, clip = "off")，通过panel.grid.major.y = element_line(colour = NA,size = 0.5) 隐藏主刻度线，效果如下。
● 三、 绘制分组山峦图●
#建立分组映射并绘制山峦图；

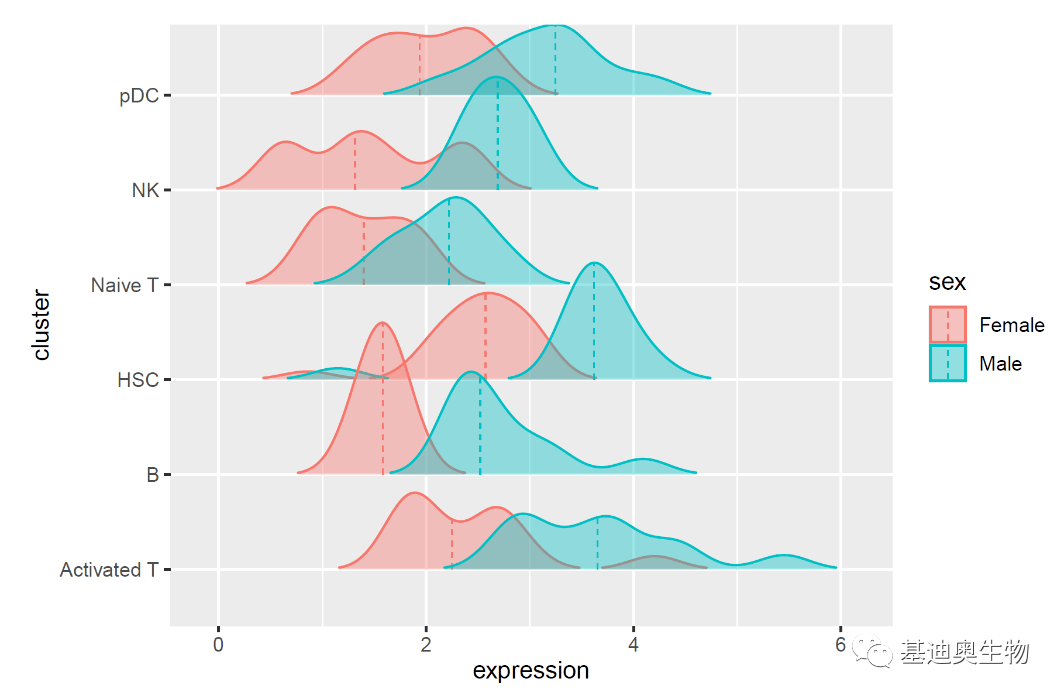

p6<- ggplot(dt, aes(x = expression, y = cluster, color = sex, fill = sex))+
geom_density_ridges(scale = 1.6, alpha = 0.4,rel_min_height=0.01,
quantile_lines= TRUE,
quantiles= 0.5,
vline_size=0.3,
vline_linetype= "dashed")
p6
#自定义图形主题，图形的个性化调整同上，这里不再赘述；
mytheme1<- theme(panel.background = element_rect(fill = NA),
plot.margin = margin(t=10,r=10,b=5,l=5,unit = "mm"),
axis.ticks.y = element_blank,
axis.ticks.x = element_line(colour = "grey40",size = 0.5),
axis.line.x = element_line(colour = "grey40",size = 0.5),
axis.text.x = element_text(size = 10),
axis.title.x = element_text(size = 12),
panel.grid.major.y = element_line(colour = NA,size = 0.5),
panel.grid.major.x = element_blank)
#自定义颜色和图例；
mycolor1<- c( "#00a99e", "#6bc72b")
p7<- p6+scale_y_discrete( name = "")+
scale_x_continuous(name = "Expression levels")+
coord_cartesian(expand=FALSE, clip = "off")+
scale_fill_manual(values = mycolor1) +
scale_color_manual(values = mycolor1)+
guides(fill = guide_legend(override.aes = list(fill = mycolor1,color = NA)))

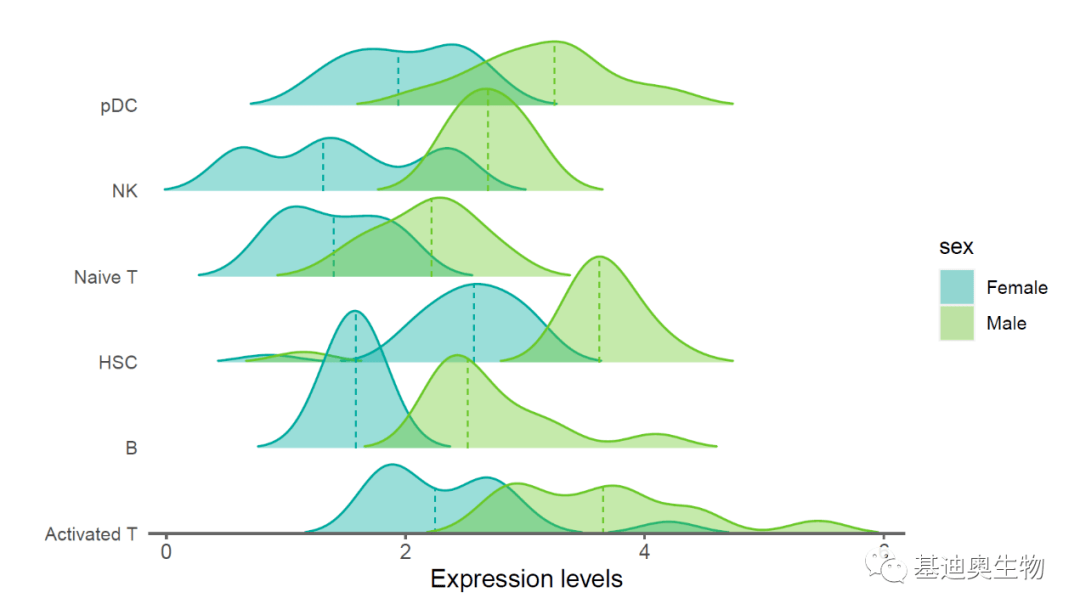

p7+mytheme1

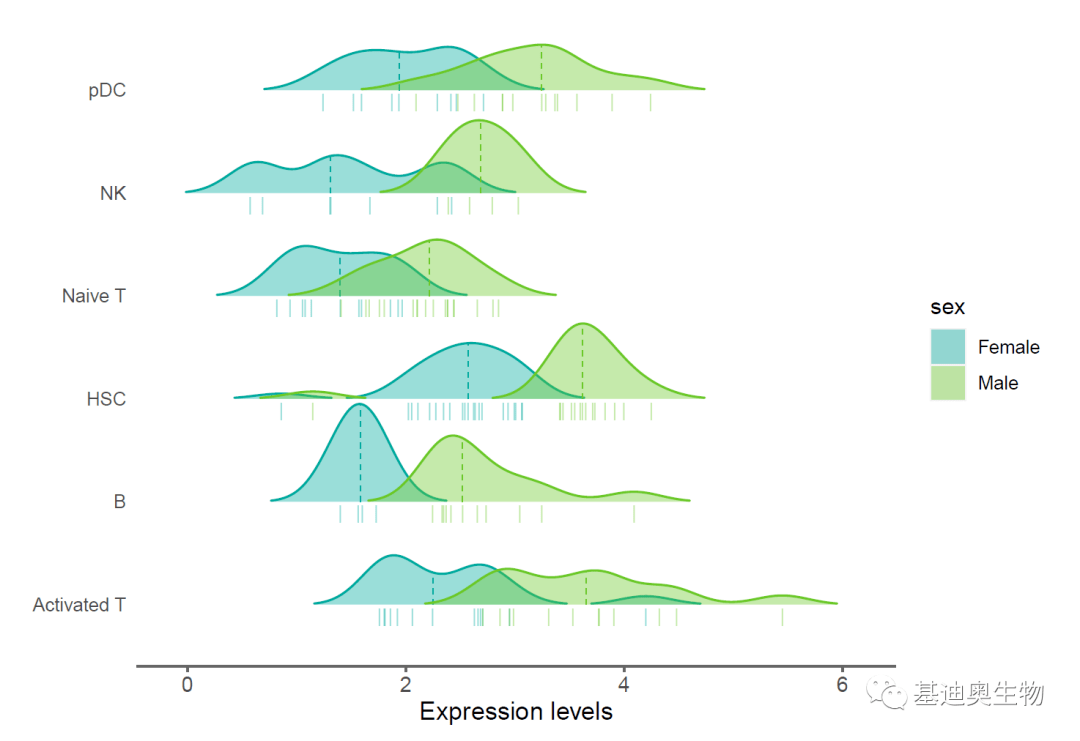

这样，分组山峦图的绘制就完成了。除此之外，ggridges包还有很多更复杂的绘图的功能，比如通过使用jittered_points = TRUE，point_shape = "|" 参数可以添加密度线，如下图，图形颜色还可以使用渐变色或者按照分位线着色等。
本次分享就先到这里啦，更多复杂的绘图功能欢迎查看官方的使用教程。
