不少科研工作者，包括在读的博士生、研究生等可能都有这样的体会：千辛万苦得来的实验结果，不知道该如何展现给别人？
曾经有位论文审稿人在自己的博文中就写道：“我审稿时看稿件的顺序是题目、摘要、图表、前言、参考文献和正文”。可见论文中图片的质量是非常重要的，处理一张图可能会花费大量的时间，图片质量的好坏一定程度上决定了论文能否被录用。
而反过来，仔细分析大牛们的文章，不难发现，这些高水平论文的图表质量也高人一筹。那么，这些高颜值的SCI论文配图是如何来的？有什么秘籍吗？这里，小助理特别汇总了SCI论文配图过程中可能遇到的各种需求。
SCI 论文之作图四大原则
1
原则一：分辨率
多数期刊对不一样的图也会有不一样的要求，一般情况来说有三种要求：
1、line artwork（纯纯的黑白图，没有中间颜色）是要求最高的，1200dpi 以上；
2、combiantion artwork（halftone artwork 与 line artwork 的组合，或彩色图与 line artwork 的组合）属于中间档，600dpi 以上。
3、halftone artwork（颜色深浅有差别的灰度图，也就是我们最常用的形式）要求最低，300dpi 以上就 OK 了；大家可以从实验阶段就留心保存高分辨率的原始图，一般来说 600dpi 就完全够用了（line artwork 是极少数的情况，特殊对待），当然也不能一味追求高分辨率，分辨率太高会导致图片很大，投稿时上传容易出现困难。
2
原则二：图片格式
多数期刊要求图片为 TIFF 格式或 EPS 矢量图，并且要形成独立文件。好多同学就会冒出来说：“我好钟意 bmp 或者 jpg 的。”小助理对此表示绝不能纵容这类习惯的养成，因为这两种格式包含的信息量相对较少，即便是可以转换为 TIFF，质量也会因此而下降（部分图像信息也会丢失哦）。
那又会有好多同学冒出来说：“矢量图看起来好清楚哦！”其实那和 TIFF 没有太大的区别，只要是满足分辨率就通通可以。
3
原则三：物理大小
关于这方面小助理要强调这是不容忽视的。虽然在投稿阶段并没有做出严格的要求。可在印刷排版时就会变的格外讲究起来。但是大家也不要过于担心，一般情况只会规定一下宽度，半幅（单栏）在 7.5cm 左右，全幅（双栏）在 15cm 左右，不同期刊的要求会略有差异。
4
原则四：色彩要求-仅针对彩色图
关于这个问题大家很少会注意，一般情况分为 2 种：RGB 用于数码设备上；CMYK 为印刷业通用标准，这两种对图片色彩的要求也是不尽相同的，多数期刊在 Manuscripts Accepted for Publication 阶段会要求图片为 CMYK 色彩。
但现在很多期刊都是有网络版的，且 RGB 图比 CMYK 图表现出的效果好，色彩亮丽，更适合出现在网络上。而由 RGB 转变为 CMYK 模式容易，但是由 CMYK 模式转变为 RGB 模式，图象的表现力却会下降。
所以有些期刊开始要求提供 RGB 的图。小助理表示大家平时也留心保存 RGB 的图，不仅是为了发表论文，也会需要制作 PPT 报告，RGB 的图要更加的合适哦。
简单总结一下：会议文章对图片质量的要求比较低，一般投了后基本都没有修改的机会，而杂志文章对图片质量的要求相当高，可能来回改几次才能满足要求。如果论文投稿前就达到了较高的质量，相信修改时会轻松很多。
复制与粘贴的小技巧
图片：如果图片的来源是origin、visio、autocad等软件，且图片以后不需要再次修改，建议粘贴时采用“选择性粘贴”，选择“windows图元文件”或“增强型图元文件”；
文字：如果文字的来源是网络、pdf文件、或者其他文档（格式不同），建议粘贴时采用“无文本格式”粘贴。
作图软件的利器
1

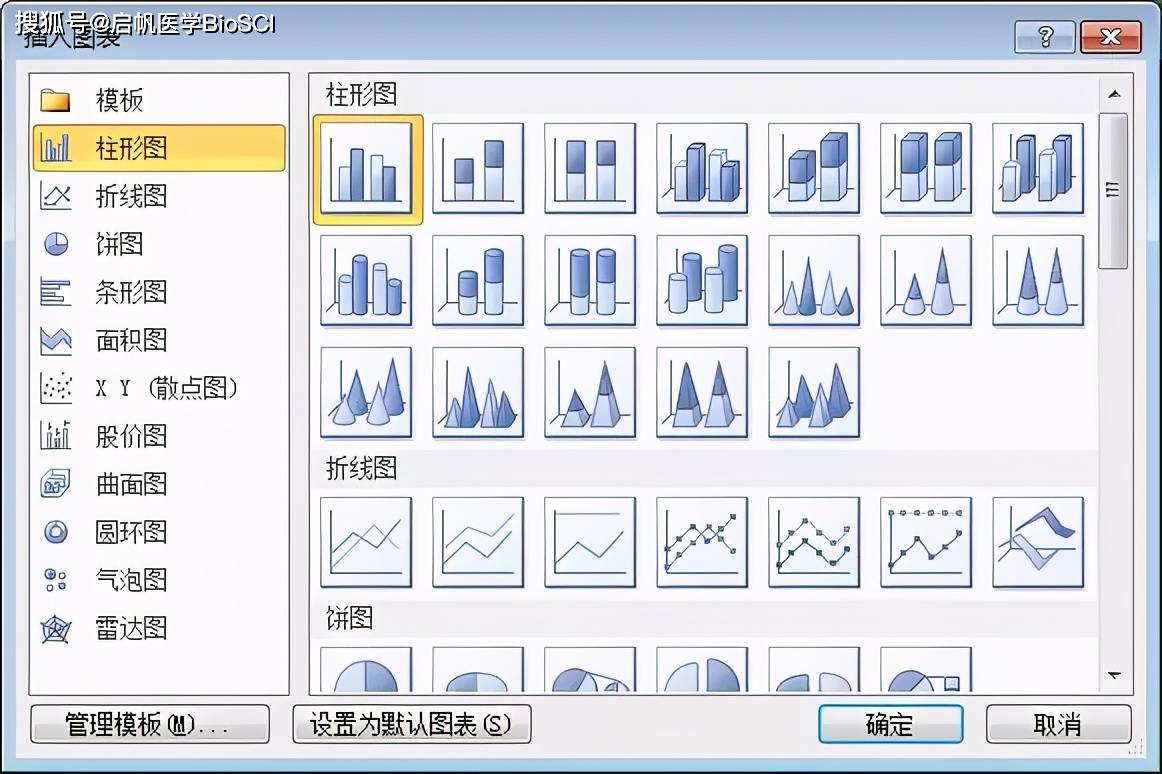

EXCEL
这个不用多说，小伙伴们都比较熟悉，不少小伙伴也习惯用excel来整理数据。
不过需要注意的是，excel虽然在处理图表时功能强大，在作数据图方面，也毫不逊色，但是，它生成的图，分辨率有限。一般小文章要求不高（300dpi）没问题，但是一些要求严格的期刊，如1200dpi，它就无能为力了。
而且，图片的导出只能通过复制、截图或者用VBA，前两者分辨率可能不满足要求，后者要装VBA，操作也非常麻烦。
此外，有些特殊的图，excel也显得有心无力，比如纵坐标分段，又比如，临床研究中的生存曲线。
excel都可以实现
2
Origin和Originpro
这两个都是OriginLab 公司研发的专业制图和数据分析软件，简单易学、功能齐全、操作也很灵活，大部分科学研究的统计、作图、函数拟合等要求都可以满足，尤其适合曲线、曲面的图。
它还提供了几十种二维和三维绘图模板，而且允许用户自己定制模板。Origin pro是Origin的专业版，增加了峰值拟合、表明拟合、统计、信号处理等功能。生成的图片可以很方便地导出为TIFF/bmp/eps等十多种格式。
3

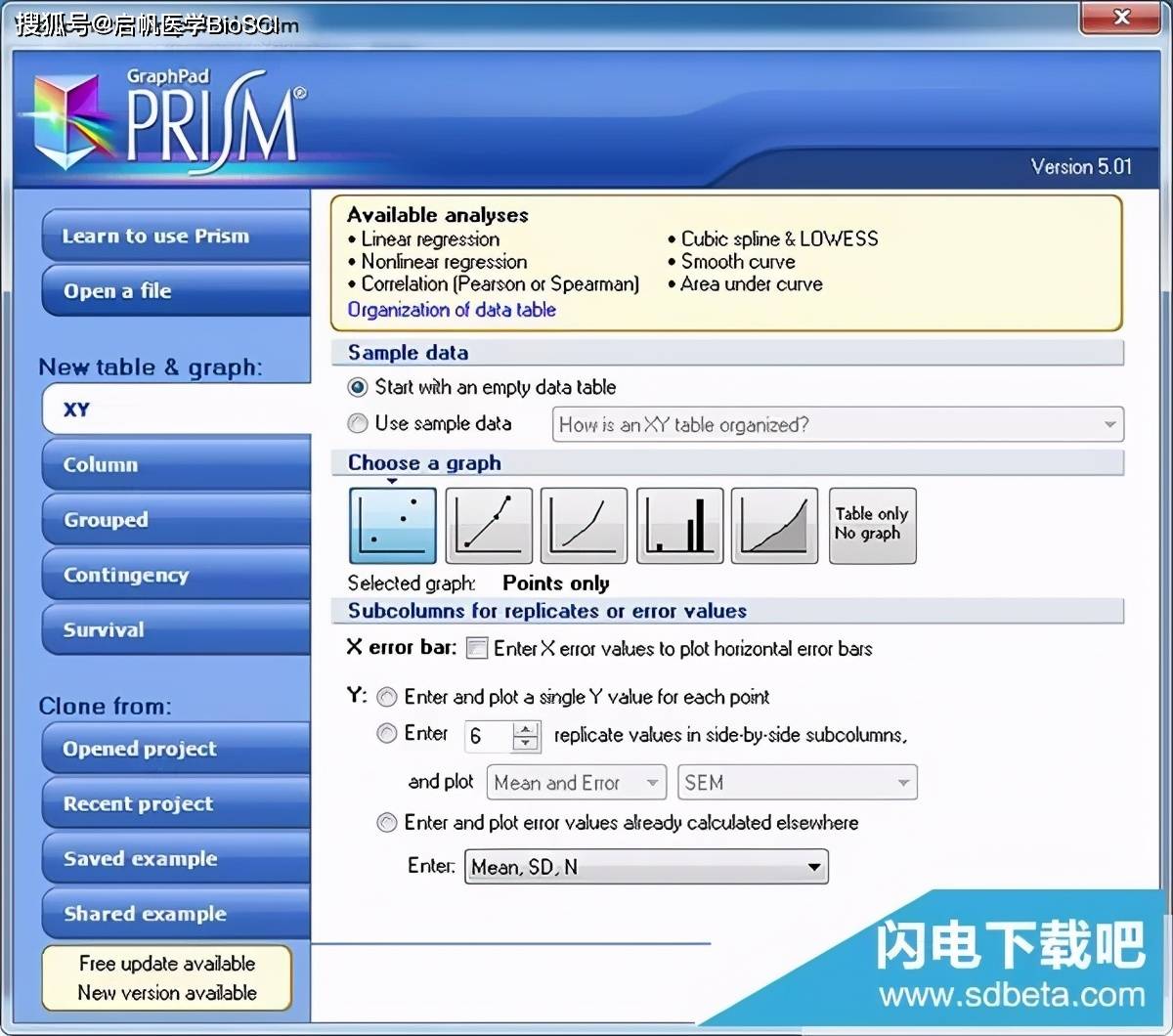

Prism
一个简单易用的医学绘图软件，功能非常强大，几乎能搞定所有医学研究所需的统计与作图。
Prism都可以实现
除了作图之外，它还能帮你把不同的图组合之后导出，但是形式比较单一（见下图排列的方式）。
4
StatisticalProduct and Service Solutions（SPSS）
SPSS是世界上最早的统计分析软件，它的主打功能是数据统计分析（据说在国际学术界有条不成文的规定，即在国际学术交流中，凡是用SPSS软件完成的计算和统计分析，可以不必说明算法，由此可见其影响之大和信誉之高），但是它的作图功能也算齐全，而且很多excel无法做的统计型结果图（如误差线图），在它这里就轻而易举。
5
MATLAB
这个绝对是灰机中的战斗机。其强大的数据处理能力加上出色的显示能力，几乎能做所有的图片处理，传说只有你想不到，没有它做不到！但是使用它首先得学MATLAB的编程。
6
关于图片的导出
上面提到的软件，除了excel外，本身都有强大的图片导出功能。
而事实上，我们除了数据统计作图后需要导出图外，还有一些图片，是实验过程中拍摄的照片，如荧光显微镜拍的显微照片。
一般这些仪器配套的拍摄软件都会有比较齐全的图片导出功能。但是有些小伙伴觉得截图更方便，又不想损失分辨率。这里给大家推荐两款截图软件：ACDsee、Snagit。这两款操作简便，功能也非常强大，Snagit甚至可以捕获活动的画面。
共聚焦图片处理
1.拍照时要保留大中小三个倍数的图，且图片分辨率不能太低（我们用1024*1024），能大则大，我们是因为机器限制。用的时候要进行裁减，比如文章上放的是200倍和400倍的图，实际上200倍的图来自拍照时100倍的图，400倍的图来自拍照时200倍的图。这样有利于准确地形成系列图片。
2.图片对比度、中间色之类可以（或者是必须）在保证趋势的基础上进行适当调整。
3.荧光图片不提倡定量，定量要配合western。
4.应该是tif格式。
5.拍照时一般不要把对比度调节的太大，尽量保存细节。拍的太强了后期是不好调弱的，或者背底太暗了也会丢失细节的。这些后期都可以通过软件调节。
6.低倍-高倍的顺序。反之会形成暗区，特别是在高倍加zoom放大层扫之后特别明显。这是教训，不能看见高倍下面比较好的结果，就欣喜若狂，先高倍后低倍。
7.一定要保留你的oib格式，不能因为省空间，只存留tif格式。有些杂志会要求伪色，比如，红色的用粉色显示，要是有oib格式就很好调整，重新出图就是。没有oib，用tif也可以用其他软件转换，但总觉得最后的颜色不是很对，因为很难把握粉色的色值。
8.层扫的图片叠加或出2D的tif图，建议不要用“输出所见”这个选项，这样出来的1024-1024的会变成512-512，这时候还是选择一般tif，1024-1024，后期再用其他软件合成会比较好。
9.结果好，拍照好，才是最基本的，一定要杜绝对结果的修改。对于形态学的图片来说，用软件修改后的用一些二进制的软件打开后可以明显看出修改过程。这是同学告诉我的，自己没试过，因为没这样修过。
